Zimo Lokplatine mit PluX22-Buchse, Anschl. als Lötpads

Zimo ADAPLU

Zimo Lokplatine mit PluX22-Buchse, Anschl. als Lötpads

für ZIMO (Sound)-Decoder mit PluX-Schnittstelle (NICHT erlaubt sind MX623P12, MX630P16, MX685P16 und MX648P16!) eigener Gleichrichter zur Leistungserhöhung (Dauermotor-Summenstrom 1,8 A).

Abmessungen: 45 x 15 x 4 mm

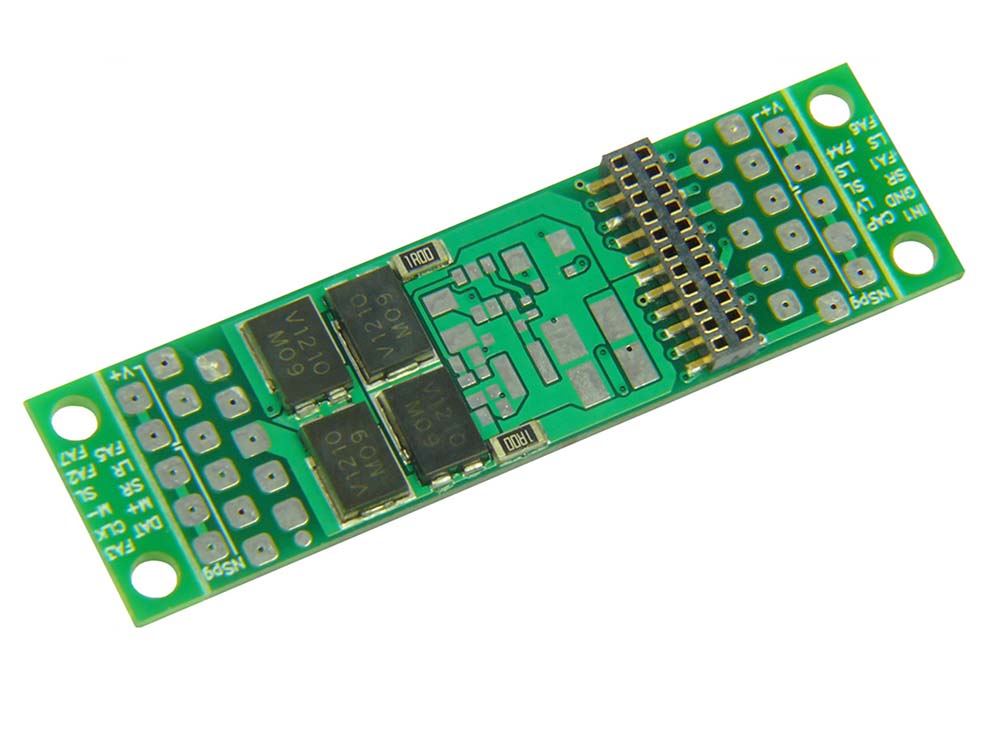

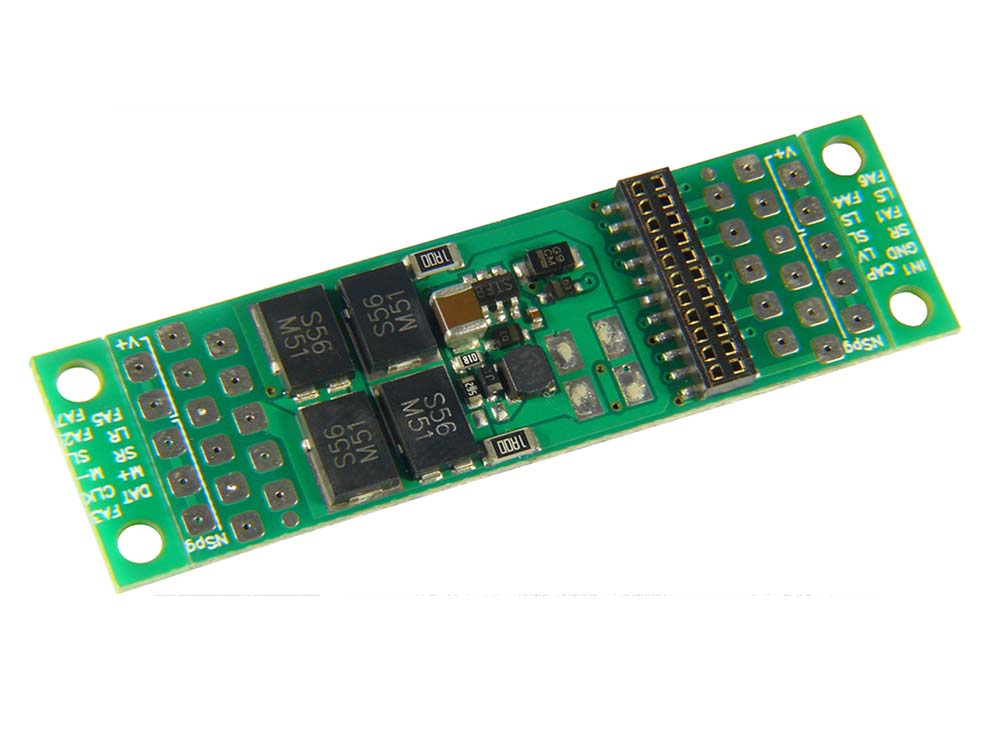

Adapter-Platine für PluX22-Decoder; der Decoder wird in die Buchsenleiste des Adapters eingesteckt. Über große Löt-Pads kann die Verdrahtung innerhalb der Lok komfortabel vorgenommen werden, wobei die für eine Vielzahl von Einrichtungen gemeinsamen Anschlüsse (Plus-Leitungen) mehrfach ausgeführt sind. Die Adapter-Platine ADAPLU ist mit einem Gleichrichter ausgestattet, der den Gleichrichter des Decoders entlastet, wodurch dieser weniger Verlustwärme erzeugt und dafür mehr Leistung abgibt.

Die Adapterplatinen ADAPLU, ADAPLU15 und ADAPLU50 können zusammen mit allen PluX-Decodern aus dem ZIMO Programm, die an der PluX-Schnittstelle mit einem 16 V-Energiespeicher-Anschluss ausgestattet sind, verwendet werden (z.B. MS450P22, MS450P16, MS480P16, MN330P22, MN300P16).

ACHTUNG: Die ADAPLU darf NICHT mit PluX-Decodern, die keinen 16 V-Energiespeicher-Anschluss haben, verwendet werden (wie MX623P12, MX630P16 und MX648P16) !!
