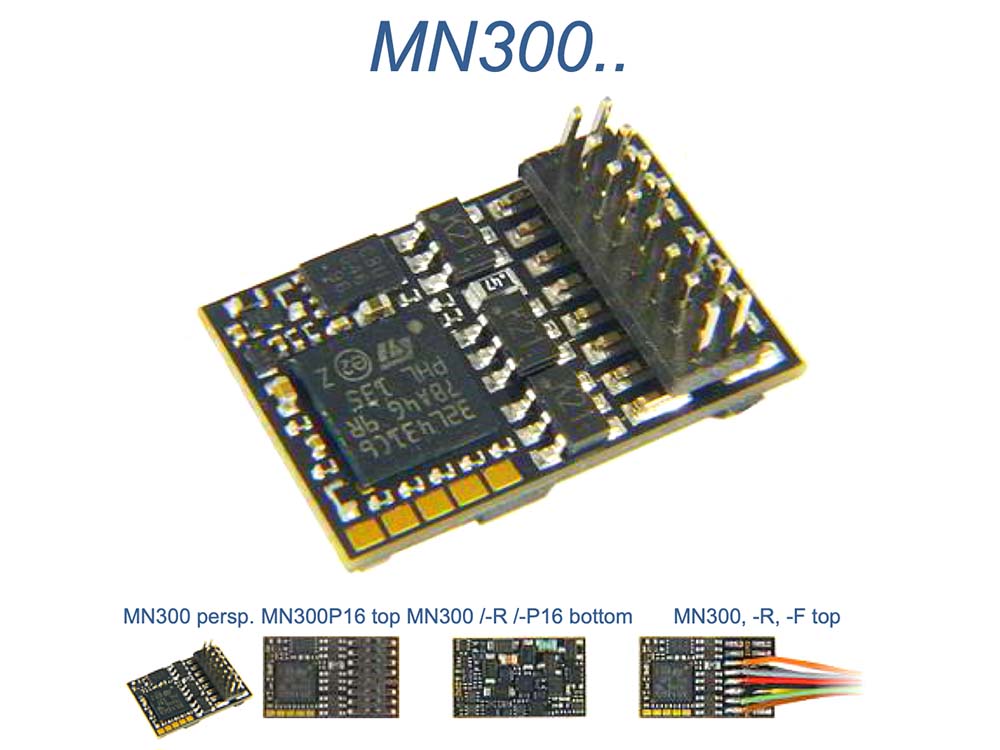

Zimo MS Nicht-Sounddecoder MN300

Zimo MN300

Zimo MS Nicht-Sounddecoder MN300

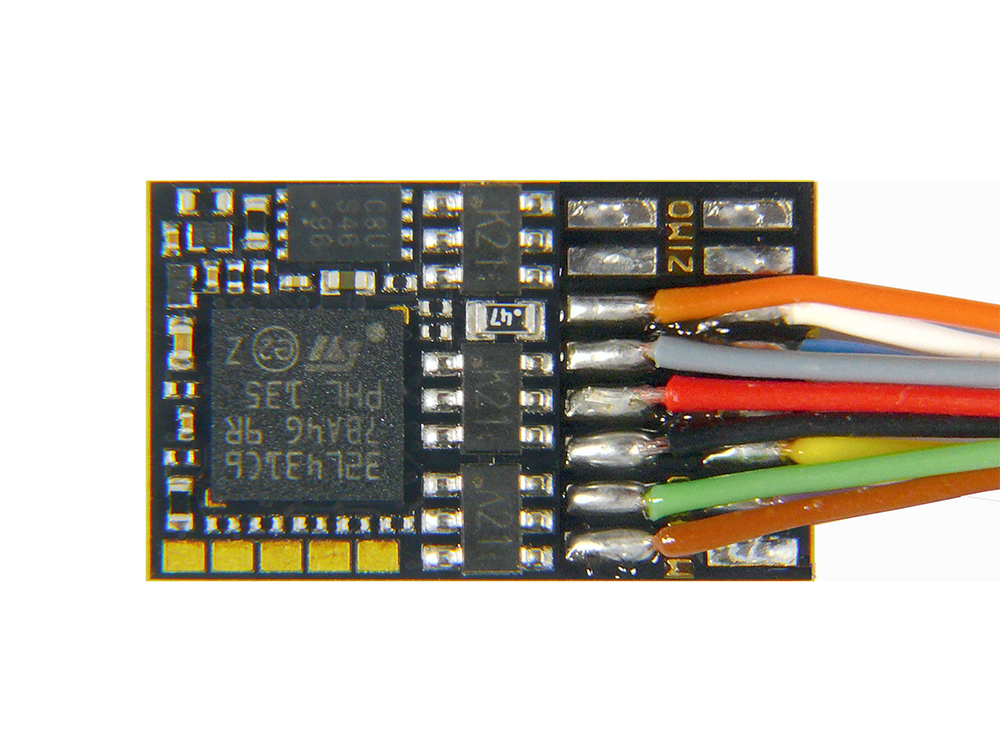

Bedrahtete Variante des MN300, 11 Anschlussdrähte (2 x Schiene, 2 x Motor, Gem. Plus, Masse, Elko Plus, 4x FA) 4 Löt-Pads (2x FA, 2 SUSI)

-der Nachfolger des „Klassikers“ MX630-

Abmessungen: 17,6 x 10,5 x 3,1

Anschlußtechnik: 11 Litzendrähte NEM-652, NEM-651

Summenstrom Dauer Motor+Fu (Spitze): 1,0 A (1,5 A)

Strom Motorausgang Dauer (Spitze): 1,0 A (1,5 A)

Strom Funktionsausgänge Summe der Funktionsausgänge: 0,8 A

Zahl und Art Funktionsausgänge inkl. 2 x Stirnlampen (+ Logikpegelausg.):  6 gesamt, davon  4 mit Drähten und 2 auf Lötpads (+2 Logikpegel)

Servo-Steurleitungen (kompletter Abschluss mit 5 V-Versorgung): 2 alternative Anwendungen. der Logikpegel (Nein, ext. 5 V nötig)

SUSI - Anschluss wahlweise SUSI, I²C: ja alternative Anwendung der Logikpegel auf Lötpads

Schalteingänge für Achs-Sensoren, Reed-Kontakte, u.a.: 2 alternative Anwendungen der Logikpegel

Energiespeicher - Anschluss 15 V-Elkos/Supercaps DIREKT an den Decoder: ja auf Lötpads max. 15.000 µF
